離合器總成

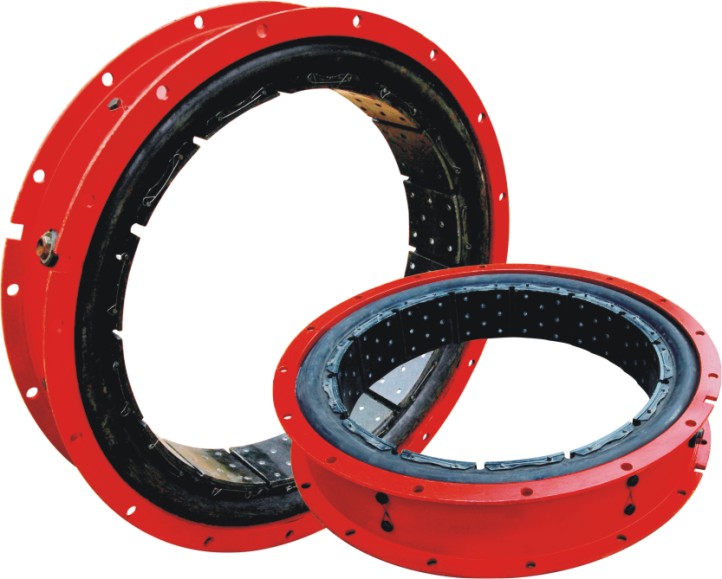

普通型離合器是靠氣胎傳遞扭矩，結構簡單，安裝便捷，適用于低扭矩傳動。執行標準：SY/T 6760-2010《石油鉆采設備用氣胎離合器》
? 我公司可提供以下型號的氣胎離合器及其配件：
LT300/100 LT500/125 LT600/125 LT700/200 LT700/135CBC LT800/135
通風型離合器是在普通型的基礎上發展起來的一種性能優良的氣胎離合器。它的散熱好，氣胎不承受扭矩，而且掛和平穩，摘開迅速，適用于大扭矩傳動，使用壽命長。執行標準：SY/T 6760-2010《石油鉆采設備用氣胎離合器》
我公司可提供以下型號的氣胎離合器及其配件：
AVB500/200 LT500/250T AVB600/250 LT700/250T LT700/135DY LT800/250T
LT900/250T LT1070/200T AVB1120/300 LT1170/250T AVB1250/300
|
AVB600/250 |
|
|
|
|
圖號 |
名稱 |
數量 |
材料 |
|
T14-010.03 |
閘瓦 |
10 |
ZL101 |
|
T14-010.01 |
側板Ⅰ |
1 |
鋼板16/Q235A |
|
T14-010.02 |
扭力桿 |
10 |
45 |
|
T14-010.04 |
鋼圈 |
1 |
Q235 |
|
T14-010.05 |
彈簧片 |
10 |
60Si2Mn |
|
T14-010.06 |
摩擦片 |
10 |
石棉摩擦材料 |
|
T14-010.07 |
側板Ⅱ |
1 |
鋼板16/Q235A |
|
T14-008.08 |
螺母M36×2 |
4 |
Q235A |
|
GB3289.31-82 |
管塞G1/2 |
2 |
|
|
|
氣胎φ1185×φ246×26 |
2 |
|
|
GB32-89 |
螺栓M16×55 |
32 |
6.8級 |
|
GB6170-86 |
螺母M16 |
32 |
6.8級 |
|
GB93-87 |
彈簧墊圈16 |
32 |
65Mn |
|
T14-008.10 |
平頭螺釘M12 |
4 |
45 |
|
GB6170-86 |
螺母M12 |
4 |
5級 |
|
GB93-87 |
彈簧墊圈12 |
4 |
65Mn |
|
T14-008.11 |
螺釘M10×30 |
100 |
H62 |
|
GB6170-86 |
螺母M10 |
100 |
5級 |
|
GB93-87 |
彈簧墊圈10 |
100 |
65Mn |
|
LT965/305 |
|
|
|
|
圖號 |
名稱 |
數量 |
材料 |
|
T14-017.06 |
閘瓦 |
16 |
ZL101 |
|
T14-017.01 |
鋼圈 |
1 |
鋼板24、20/Q235A |
|
T14-017.02 |
側板 |
2 |
鋼板24、20/Q235A |
|
T14-017.04 |
扭力桿 |
16 |
45 |
|
T14-018.03 |
彈簧片 |
16 |
60Si2Mn |
|
T14-017.05 |
摩擦片 |
16 |
石棉摩擦材料 |
|
T14-008.011 |
螺釘M10×30 |
160 |
H62 |
|
GB6170-86 |
螺母M10 |
160 |
6級 |
|
115.33.03.00 |
氣胎φ1146×φ1098×315 |
1 |
|
|
GB93-86 |
彈簧墊圈10 |
160 |
65Mn |
|
T14-014.06 |
定位銷M12 |
8 |
45 |
|
GB894-86 |
軸用卡簧 |
4 |
65Mn |
|
GB5782-86 |
螺栓M20×55 |
40 |
6.8級 |
|
GB6170-86 |
螺母M20 |
40 |
6級 |
|
GB93-86 |
彈簧墊圈20 |
40 |
65Mn |
|
LT1168/305 |
|
|
|
|
圖號 |
名稱 |
數量 |
材料 |
|
T14-018.06 |
閘瓦 |
16 |
ZL101 |
|
T14-018.01 |
鋼圈 |
1 |
鋼板24、20/Q235A |
|
T14-018.02 |
側板 |
2 |
鋼板20/Q235A |
|
T14-018.04 |
扭力桿 |
16 |
45 |
|
T14-018.03 |
彈簧片 |
16 |
60Si2Mn |
|
T14-017.05 |
摩擦片 |
16 |
石棉摩擦材料 |
|
T14-008.011 |
螺釘M10×30 |
160 |
H62 |
|
GB6170-86 |
螺母M10 |
160 |
6級 |
|
115.34.03.00 |
氣胎φ1380×φ1310×315 |
1 |
|
|
GB93-86 |
彈簧墊圈10 |
160 |
65Mn |
|
T14-014.06 |
定位銷M12 |
8 |
45 |
|
GB894-86 |
軸用卡簧38 |
4 |
65Mn |
|
GB5782-86 |
螺栓M20×55 |
48 |
6.8級 |
|
GB6170-86 |
螺母M20 |
48 |
6級 |
|
GB93-86 |
彈簧墊圈20 |
48 |
65Mn |
|
LT500/200 |
|
|
|
|
圖號 |
名稱 |
數量 |
材料 |
|
T14-003.02 |
閘瓦 |
8 |
ZL101 |
|
T14-003.07 |
鋼圈 |
1 |
鋼板20/Q235A |
|
T14-003.06 |
側板 |
1 |
鋼板20/Q235A |
|
T14-003.04 |
扭力桿 |
8 |
45 |
|
T14-003.03 |
彈簧片 |
8 |
60Si2Mn |
|
T14-003.01 |
摩擦片 |
8 |
石棉摩擦材料 |
|
T14-003.05.00 |
氣胎φ100×φ196×26 |
2 |
|
|
T14-003.11 |
螺釘M10×30 |
80 |
H62 |
|
GB6170-86 |
螺母M10 |
80 |
5級 |
|
GB93-87 |
彈簧墊圈10 |
80 |
65Mn |
|
GB5783-86 |
螺栓M16×45 |
24 |
6.8級 |
|
GB6170-86 |
螺母M16 |
24 |
5級 |
|
GB93-87 |
彈簧墊圈16 |
24 |
65Mn |
|
GB6170-86 |
螺母M12 |
4 |
5級 |
|
GB93-87 |
彈簧墊圈12 |
4 |
65Mn |
|
T14-003.08 |
連接盤 |
1 |
鋼板20/Q235A |
|
T14-003.09 |
銷釘M12 |
4 |
45 |
|
T14-003.10 |
螺母M36×2 |
2 |
Q235A |
|
LT800/135 |
|
|
|
|
圖號 |
名稱 |
數量 |
材料 |
|
T14-016.02.00 |
閘瓦 |
18 |
ZL101 |
|
T14-016.01 |
鋼圈 |
1 |
鋼板20/Q235A |
|
T14-011.01 |
螺栓M12×1.25×20 |
16 |
45 |
|
T14-011.04 |
銷子φ6×150 |
36 |
45 |
|
115.108.02.00 |
氣胎φ914×φ800×164 |
1 |
|
|
|
鋼絲φ1×100 |
36 |
鍍鋅鋼絲 |
|
GB812-76 |
螺母M30×1.5 |
2 |
6級 |
|
|
鐵絲φ1.5×500 |
1米 |
|
|
|
墊片135×2575 |
1 |
石棉橡膠板δ=0.5 |
|
AVB800/250 |
|
|
|
|
圖號 |
名稱 |
數量 |
材料 |
|
T14-025.02 |
閘瓦 |
12 |
ZL101 |
|
T14-025.07 |
鋼圈 |
1 |
鋼板22、20/Q235A |
|
T14-025.05 |
側板Ⅰ |
1 |
鋼板22/Q235A |
|
T14-025.03 |
扭力桿 |
12 |
45 |
|
T14-025.06 |
側板Ⅱ |
1 |
鋼板22/Q235A |
|
T14-025.04 |
彈簧片 |
12 |
60Si2Mn |
|
T14-025.01 |
摩擦片 |
12 |
石棉摩擦材料 |
|
T14-008.08 |
螺母M36×2 |
4 |
Q235A |
|
T14-008.10 |
銷釘M12 |
4 |
45 |
|
GB3289.31-82 |
管塞1/2 |
2 |
|
|
AVB800 |
氣胎φ1522×φ247.5×30 |
2 |
|
|
GB31-88 |
螺栓M20×55 |
32 |
8.8級 |
|
GB6170-86 |
螺母M20 |
32 |
6級 |
|
GB91-86 |
開口銷3×40 |
32 |
Q235A |
|
GB93-87 |
彈簧墊圈12 |
4 |
65Mn |
|
GB6170-86 |
螺母M10 |
120 |
5級 |
|
GB6170-86 |
螺母M12 |
4 |
5級 |
|
GB93-87 |
彈簧墊圈10 |
120 |
65Mn |
|
GB93-86 |
彈簧墊圈20 |
32 |
65Mn |
|
T14-025.011 |
沉頭螺釘M10×30 |
120 |
H62 |
|
AVB900/250 |
|
|
|
|
圖號 |
名稱 |
數量 |
材料 |
|
T14-024.02 |
閘瓦 |
12 |
ZL101 |
|
T14-024.07 |
鋼圈 |
1 |
鋼板16、20/Q235A |
|
T14-024.05 |
側板Ⅰ |
1 |
鋼板22/Q235A |
|
T14-024.03 |
扭力桿 |
12 |
45 |
|
T14-024.06 |
側板Ⅱ |
1 |
鋼板22/Q235A |
|
T14-024.04 |
彈簧片 |
12 |
60Si2Mn |
|
T14-024.01 |
摩擦片 |
12 |
石棉摩擦材料 |
|
T14-008.08 |
螺母M36×2 |
4 |
45 |
|
T14-008.10 |
銷釘M12 |
4 |
Q235A |
|
GB3289.31-82 |
管塞1/2 |
2 |
|
|
|
氣胎φ1700×φ246×30 |
2 |
|
|
GB31-88 |
螺栓M20×55 |
32 |
8.8級 |
|
GB6170-86 |
螺母M20 |
32 |
6級 |
|
GB91-86 |
開口銷3×40 |
32 |
Q235A |
|
GB93-87 |
彈簧墊圈12 |
4 |
65Mn |
|
GB6170-86 |
螺母M10 |
120 |
5級 |
|
GB6170-86 |
螺母M12 |
4 |
5級 |
|
GB93-87 |
彈簧墊圈10 |
120 |
65Mn |
|
GB93-86 |
彈簧墊圈20 |
32 |
65Mn |
|
T14-008. 11 |
沉頭螺釘M10×30 |
120 |
H62 |
|
LT700/135 |
|
|
|
|
圖號 |
名稱 |
數量 |
材料 |
|
T14-011.03.00 |
閘瓦 |
18 |
ZL101 |
|
T14-011.02 |
鋼圈 |
1 |
鋼板16/Q235A |
|
T14-011.01 |
螺栓M12×1.25×20 |
12 |
45 |
|
T14-011.04 |
銷子φ6×147 |
36 |
45 |
|
|
氣胎φ814×φ722×164 |
1 |
|
|
|
鋼絲φ1×2m |
|
鍍鋅鋼絲 |
|
GB812-76 |
螺母M30×1.5 |
2 |
45 |
|
|
鐵絲φ1.5×1m |
|
|
|
T14-011.03.01 |
平頭鉚釘φ4×8 |
144 |
紫銅 |
|
T14-011.03.02 |
摩擦片 |
18 |
石棉銅絲塑料 |
|
T14-011.03.03 |
金屬片 |
18 |
Q235A |
|
|
墊片135×2550 |
1 |
石棉橡膠板δ=0.5 |
|
AVB700/250 |
|
|
|
|
圖號 |
名稱 |
數量 |
材料 |
|
T14-008.02 |
閘瓦 |
12 |
ZL101 |
|
T14-008.04 |
彈簧片 |
12 |
60Si2Mn |
|
T14-008.01 |
摩擦片 |
12 |
石棉摩擦材料 |
|
T14-008.07 |
鋼圈 |
1 |
鋼板20、16/Q235A |
|
T14-008.09 |
側板 |
1 |
鋼板22/Q235A |
|
T14-008.03 |
扭力桿 |
12 |
45 |
|
T14-008.08 |
螺母M36×2 |
4 |
Q235A |
|
T14-008.10 |
銷釘M12 |
4 |
45 |
|
GB3289.31-82 |
管塞1/2 |
2 |
|
|
T14-008.05.00 |
氣胎 |
2 |
|
|
T14-008.011 |
螺釘M10×30 |
120 |
H62 |
|
GB31-88 |
螺栓M20×55 |
32 |
8.8級 |
|
GB6170-86 |
螺母M20 |
32 |
6級 |
|
GB91-86 |
開口銷3×40 |
32 |
Q235A |
|
GB93-87 |
彈簧墊圈12 |
4 |
65Mn |
|
GB6170-86 |
螺母M10 |
120 |
5級 |
|
GB6170-86 |
螺母M12 |
4 |
5級 |
|
GB93-87 |
彈簧墊圈10 |
120 |
65Mn |
|
GB93-86 |
彈簧墊圈20 |
32 |
65Mn |
|
T14-008.06A |
連接盤 |
1 |
Q235A |
|
LT700/200 |
|
|
|
|
圖號 |
名稱 |
數量 |
材料 |
|
T14-007.03.00 |
閘瓦 |
18 |
ZL101 |
|
T14-007.02.00 |
鋼圈 |
1 |
鋼板22、16/Q235A |
|
T14-007.01 |
螺栓M12×1.25×20 |
16 |
45 |
|
T14-007.04 |
銷子φ6×147 |
36 |
45 |
|
T14-007.06.00 |
氣胎 |
1 |
|
|
|
鋼絲φ1.5×100 |
36 |
鍍鋅鋼絲 |
|
GB812-88 |
螺母M45×1.5 |
2 |
45 |
|
|
鐵絲φ1.5×90 |
8 |
|
|
T14-007.03.03 |
金屬片 |
18 |
Q235 |
|
T14-007.03.01 |
摩擦片 |
18 |
石棉銅絲塑料 |
|
T14-007.03.03 |
鉚釘4×8 |
234 |
紫銅或鋁 |
|
T14-007.05 |
墊片 |
1 |
石棉橡膠板δ=0.5 |
|
LT600/125 |
|
|
|
|
圖號 |
名稱 |
數量 |
材料 |
|
T14-019.02 |
鋼圈 |
1 |
鋼板12/Q235A |
|
T14-019.03 |
螺栓M12×1.25×20 |
12 |
45 （6.8級） |
|
T14-019.01.00 |
氣胎 |
1 |
|
|
|
鋼絲φ2 |
1米 |
鍍鋅鋼絲 |
|
GB812-76 |
螺母M30×1.5 |
2 |
45（6級） |
|
|
閘瓦 |
14 |
ZL101 |
|
|
摩擦片 |
14 |
石棉夾0.6mm銅絲 |
|
|
金屬片 |
14 |
鋼板1.5/Q235A |
|
|
平頭鉚釘φ4×8 |
112 |
紫銅 |
|
|
銷子φ4×137 |
28 |
45 |
|
|
石棉橡膠板127×1950 |
|
石棉橡膠板δ＝0.5 |
|
|
鐵絲φ1.5 |
按需 |
|
|
LT1170/250 |
|
|
|
|
圖號 |
名稱 |
數量 |
材料 |
|
T14-013.08 |
閘瓦 |
20 |
ZL101 |
|
T14-013.04 |
鋼圈 |
1 |
鋼板20/Q235A |
|
T14-013.01 |
鉸孔螺栓M24×80 |
4 |
45 |
|
T14-013.07 |
扭力桿 |
20 |
45 |
|
T14-013.02 |
鉸孔螺栓M24×60 |
4 |
45 |
|
T14-013.06 |
彈簧片 |
20 |
60SiMn |
|
T14-013.09 |
摩擦片 |
20 |
石棉摩擦材料 |
|
T14-013.03 |
側板 |
2 |
鋼板24/Q235A |
|
GB5783-86 |
螺栓M24×60 |
12 |
8.8級 |
|
GB812-88 |
圓螺母M45×1.5 |
2 |
45 |
|
T14-013.0.05.00 |
氣胎 |
